Placa-Mãe Neotec X99JBF-8D4

Arquitetura de alta performance reengenheirada para o padrão Neotec JBF.

Chipset QM57/HM55/PM55/Q57/H55/H57/P55 Optimizado BIOS Core Neotec v5.11 Suporte Windows 11 Nativo
Neotec X99-8D4

Engenharia de Precisão Neotec JBF

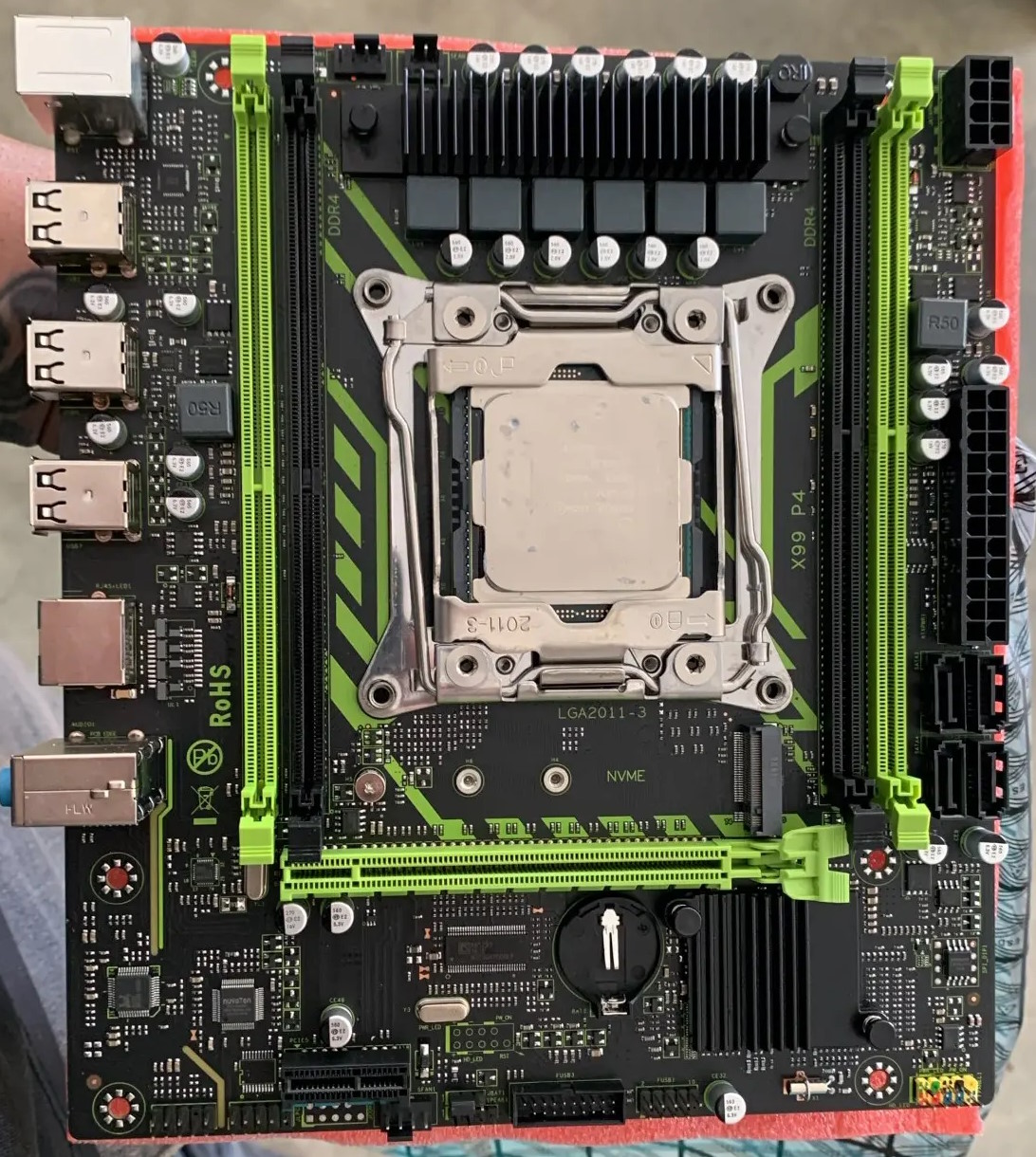

A ZSUS X99‑8D4 é uma das placas‑mãe mais baratas que você pode encontrar para o soquete LGA2011‑3.

É essencialmente uma versão simplificada da X99‑P4 do mesmo fabricante (as marcações do PCB permanecem as mesmas), voltada para configurações de entrada. Há também uma variante DDR3 chamada X99‑8D3, caso prefira economizar nas memórias.

Neotec JBF Firmware Lab

Transformação de Hardware via Firmware

Originalmente, a X99-8D4 é apenas uma placa-mãe de entrada com recursos limitados de fábrica. A mágica acontece ao gravar a nossa BIOS Premium Neotec: realizamos uma verdadeira reengenharia do sistema ativando UEFI nativo, injetando drivers exclusivos SATA AHCI UEFI e USB UEFI, além de implementar o Secure Boot com suporte nativo a UEFI CA 2023. É o nosso firmware exclusivo que eleva uma placa simples ao nível de um ecossistema estável, liberando recursos avançados de Workstation e Desktops Modernos.

Drivers UEFI Exclusivos SATA AHCI & USB UEFI
Secure Boot Nativo Chaves UEFI CA 2023
Workstation Ready Recursos modernos ativos

Existem algumas placas semelhantes: a ZSUS X99‑W (quase a mesma, mas branca e com header TPM 2.0) e a Qiyida X99‑H5 (um slot M.2 a mais, porém sem header TPM 2.0).

Diferenciais Exclusivos da Nossa BIOS

Secure Boot (Ativo)

Implementação completa de chaves UEFI CA 2023 para Windows 11 nativo.

Resizable BAR & Above 4G

Suporte total a Above 4G Decoding e ReBAR para placas de vídeo modernas.

Overclock de CPU (OC CPU)

Desbloqueio e ajuste de multiplicadores para extrair o máximo do Xeon.

OC Timings & XMP 2.0

Ajuste fino de latências de memória RAM e perfis XMP destravados.

Suporte TPM via JLPC1

Integração nativa para módulos TPM de segurança através do conector JLPC1.

Idioma do Setup (PT-BR)

Interface 100% traduzida para o nosso idioma, facilitando a configuração técnica.

Ver Especificações Técnicas Ir para Downloads de BIOS

Especificações

MODELO X99-8D4
Soquete LGA2011-3
Chipset H55 / HM55 / H57
Processadores compatíveis Intel Core i7 (séries 5000 e 6000, Haswell-E/Broadwell-E)
Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell-EP/Broadwell-EP)
Configuração do VRM 3 fases (dobradas para 6 "virtuais")
Total de MOSFETs: 12 (6 high-side + 6 low-side)
TDP máximo recomendado até 90 W (processadores v3)
até 100 W (processadores v4)
Memória suportada 4 × DDR4 DIMM (dual-channel), com suporte a ECC e não-ECC
Capacidade máxima: 64 GB
Suporte ao modo de suspensão Não
Slots de expansão 1 × PCIe x16 (Gen 3.0)
1 × PCIe x1 (Gen 2.0)
Armazenamento 4 × SATA 2.0
1 × M.2 NVMe (Gen 3.0 x4)
Conectores de ventoinha 1 × cooler da CPU (4 pinos)
2 × ventoinhas do gabinete (3 pinos)
Portas PS/2 2 (mouse + teclado)
Portas USB 3.0 -
Portas USB 2.0 6 (+ conector interno)
Rede Gigabit LAN (RTL8168H / RTL8111H)
Áudio 5.1 canais (ALC662 / ALC897)
Conector TPM 2.0 Suportado via conector JLPC1
Conector JLPC1 Sim (Ativo para módulo TPM)
Formato mATX, 215 × 190 mm

Arquitetura do Chipset & VRM

Esta placa usa o chipset Intel HM55, originalmente projetado para plataformas móveis Core i de 1ª geração em 2010. O uso do HM55 reduz os custos ao mínimo, mas implica em limitações nativas de fábrica: sem USB 3.0 nativo e sem SATA 6 Gb/s (SATA III) — embora haja o slot M.2 e apenas um slot PCIe x1 para placas de expansão. O áudio onboard entrega som básico e funcional.

O estágio de alimentação é básico: layout típico de baixo custo com três fases dobradas (3×2) e 12 MOSFETs (6 high-side + 6 low-side), atendendo bem CPUs de entrada.

Recomendação de TDP: Não recomendamos processadores acima de 100 W de TDP. Se for inevitável, garanta fluxo de ar extra diretamente sobre a área do VRM.

Análise de Limitações Crônicas da Placa

Os sensores integrados ao PCH de placas chinesas de baixo custo costumam exibir leituras erráticas (ex: 120°C+ em softwares como AIDA64). O monitoramento interno da CPU continua preciso.

Solução para evitar travamento no AIDA64:
  • Vá em: Ativar barra de status: Exibir → Barra de Status
  • Clique com o botão direito na barra inferior → Módulos HWMon → Desmarcar PCH / Bibxy
  • Caso necessário, desabilite todos os sensores e ative um a um para isolar a leitura problemática.

O controle automático de rotação (PWM) opera apenas no conector de 4 pinos da CPU. As ventoinhas de gabinete ligadas nos conectores de 3 pinos operam em velocidade constante. Recomendamos o uso de controladoras manuais ou adaptadores PWM caso deseje ajuste silencioso.

A BIOS original de fábrica possui menus omitidos e trava os controles de timing e latência da memória RAM, além de dificultar o backup via comandos tradicionais (AFUWIN/AFUDOS).

Nossa solução: Com a nossa BIOS Premium Neotec JBF, destravamos os submenus ocultos de RAM (XMP 2.0 e Timings), adicionamos suporte a Above 4G Decoding / ReBAR, ativamos o Secure Boot CA 2023 e traduzimos toda a interface para Português (PT-BR).

Revisões de Placa (M.2)

Existem pelo menos duas revisões do PCB desta placa. A primeira revisão funciona exclusivamente com SSDs no padrão NVMe Gen 3.0 x4. A segunda revisão inclui jumpers físicos no PCB para alternar o slot entre o modo NVMe e o modo NGFF (SATA).

Módulo TPM 2.0 via JLPC1

A placa não possui conector TPM dedicado comum, mas conta com o header JLPC1 (LPC). Através de um módulo TPM 2.0 compatível ligado à porta JLPC1 e com o suporte injetado na nossa BIOS Premium, é possível habilitar os recursos de segurança avançados para o Windows 11 nativo.

Opções de BIOS Disponíveis

Escolha a versão de firmware ideal para o seu projeto.

BIOS Stock / Standard

Versões padrão da comunidade e correções básicas de fábrica.

  • Boot Padrão Legacy/UEFI
  • Tabelas de fábrica originais
  • Sem Secure Boot Ativo
Baixar Grátis (.ROM)
Recomendado

BIOS Premium Neotec

Reengenharia completa para alto desempenho e estabilidade absoluta.

  • Secure Boot CA 2023 & Above 4G / ReBAR
  • OC CPU & OC Timings XMP 2.0
  • Suporte TPM via JLPC1 & Setup PT-BR
Adquirir BIOS Premium

Orientação de Conexão SATA

Para o padrão de desempenho Neotec JBF, a conexão do Sistema Operacional deve ser feita no slot principal.

Diagrama de Portas SATA (Vista Traseira/Lateral)
3
1
2
0

*O diagrama representa a orientação física das portas na placa.

Esquema de Portas SATA Neotec JBF

  • 0
    Porta SATA Principal (Boot)
    Conecte aqui o SSD/HDD com o Sistema Operacional principal.
  • 1
    Porta SATA Secundária (Superior Direita)
    Localizada acima da Porta 0, à direita.
  • 2
    Porta SATA Secundária (Esquerda)
    Localizada ao lado esquerdo da Porta 0.
  • 3
    Porta SATA Secundária (Superior Esquerda)
    Localizada acima da Porta 2, à esquerda da Porta 1.
